※ 본 기사는 "방송과 기술"에 4회에 걸쳐 연재 되었던 기사내용입니다.

- 글 : 기술지원팀
        이충구 과장


 ▒ 크로마 스튜디오(Chroma Studio)

이번에는 가상스튜디오의 하드웨어적 구성에 대해 살펴보고, 각 하드웨어의 역할과 기능에 대해 소개하고자 한다.

일반적으로 가상 스튜디오의 구성 요소는 크로마 스튜디오, 센서, 크로마키어, 그래픽 워크 스테이션 등 크게 네 부분으로 나누어 볼 수 있다. 물론 더 세분화 하여 나누어 볼 수 있지만 각 장비의 공통적인 필요 요건을 충족시키기 위해서는 이 네 부분만 갖추면 가상스튜디오 작업을 진행할 수 있다. 그럼 가상스튜디오의 하드웨어의 구성에 대해 살펴보도록 하자.

일반적인 프로그램의 녹화 과정이 일반 세트를 위주로 한 하드웨어 세트 기반에 의존한다면 가상세트는 소프트 세트(그래픽 세트)를 기반으로 움직여진다. 가상스튜디오에서 세트는 소프트웨어적으로 구성되지만 그 세트가 진행자와 합성되어 함께 유기적으로 연동되어지기 위한 공간이 필요한데, 이 공간을 일반적으로 크로마 스튜디오라 부른다.
크로마 스튜디오란 크로마키 작업을 하기 위한 촬영 장소를 말하며, 크로마키란 영상 합성 작업을 말한다. 대체로 일기예보나 선거 개표 방송 등에서 주로 사용되고 있는 촬영 장소가 크로마 스튜디오가 되는 셈이다.

크로마 스튜디오의 구성은 Blue BOX, 조명으로 구성된다. 물론 녹음을 하기 위한 마이크 시설이나 카메라도 있지만, 일반 스튜디오와 대조적으로 두드러지는 특징은 Blue BOX, 조명이라고 함축할 수 있다.
Blue BOX란 크로마키 작업을 위한 것이라기보다는 가상 스튜디오를 위한 공간이다. 실제 연기자가 연기를 하고 그래픽의 공간감을 연출하는 공간이 된다. 이 공간이 얼마만큼 큰 것인가에 따라 다양하고 폭 넓은 가상스튜디오의 연출이 가능하다. 크로마 스튜디오는 일반적으로 간단한 작업을 할 때나 간이 작업을 하기 위한 칸막이 형태를 사용 한다. 주로 일기예보 같이 공간감의 표현이 넓지 않고, 진행자의 동선이 없는 경우 사용하게 되며 간이 촬영용이나 중계 장면 촬영용으로 사용된다. 반면 Blue BOX는 일정한 공간이 필요로 하며 연기자의 위치를 중심으로 뒷면과 좌우 공간 그리고 바닥 부분이 모두 Blue Paint 처리가 되어 있어야 한다. 또한 각 면과 면이 맞닿는 모서리 부분과 꼭지점 부분은 그림자가 드리우지 않게 곡면 처리되어 있어야 한다. 그렇지 않으면 그림자가 생겨서 크로마키 작업을 제대로 처리할 수가 없다. 그림자의 색깔은 검정색이고 검정색은 무채색(無彩色)이기 때문에 크로마 작업을 제대로 수행할 수 없기 때문이다. 그 이유에 대해서는 잠시 후에 살펴보도록 한다.

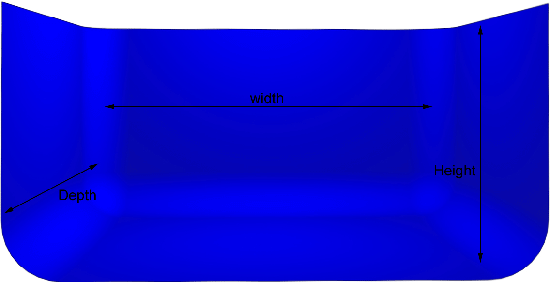

Blue Box


이렇게 곡면처리가 된 공간을 Blue Box라고 부르며 실제 연기자의 모든 행동은 이 공간 안에서 이루어 진다. Blue Box의 색상을 제대로 표현하기 위해서는 반사 재질의 성분이 없는 무광 수성 계열 페인트를 주로 사용하며 일반 페인트보다 채도가 높은 전용 페인트를 사용해야 크로마키 작업을 정밀하게 수행할 수 있다.
대체적으로 Blue Box의 곡면 처리는 크로마키어의 성능에 따른 특성이기 때문에 요즈음은 곡면의 굴곡이 많이 작아져서 거의 20Cm 이내의 굴곡이면 크로마 작업에 무난하다. Blue Box의 곡면 처리는 대개 합판을 이용하며, 고급 재질로는 PVC 수지를 이용하여 조립을 하면 만들어 지는 Blue Box 조립형 제품들도 선보이고 있다.

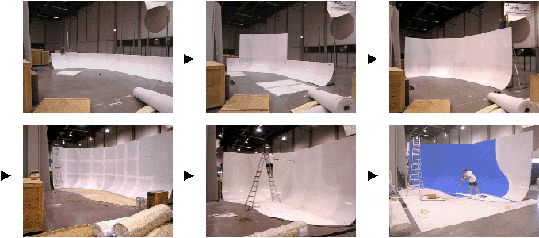

조립형 PVC Blue Box 조립과정

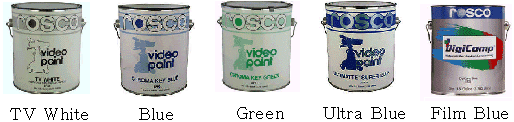

곡면처리가 끝나면 곡면의 부드러움을 표현하기 위해 석고나 경화제를 곁들여 마감 작업을 하고, 그 위에 페인트 작업을 하게 된다. Blue 페인트를 마감 처리된 합판 위에 그대로 칠하게 되면 제 때깔을 표현할 수 없기 때문에 흰색 페인트를 먼저 사용하게 되는데, 일반 흰색 페인트를 사용하는 것보다 NTSC Standard White 페인트가 따로 있으니 좋은 색감을 바라시는 분들은 고려해 보시기 바란다. 이 흰색 페인트가 완전히 마른 다음 Blue 페인트를 칠하게 되는데, 우리나라에서는 주로 일반 페인트를 경제적인 여건 때문에 주로 사용하지만 영상 선진국에서는 Video용 합성 Blue 페인트와 Film용 합성 Blue 페인트가 따로 사용된다. 비디오와 필름이 가지고 있는 색상 표현 대역에 관한 차이 때문에 페인트의 색감이 중요시 되고, 이렇게 촬영된 소스를 합성작업에서 디테일한 면을 효과적으로 표현할 수 있기 때문이다. 크로마 전용 페인트는 약간의 발광물질이 함유되어 있어서 일반 페인트의 색감과 한 눈에 차이를 느낄 수 있을 뿐만 아니라, 여러번 겹쳐 칠하거나, 기존 크로마 세트의 보수를 위해 덧칠을 하더라도 색이 고르게 표현되는 장점이 있다.




이렇게 마감된 Blue Box의 색상을 제대로 표현하기 위해선 조명이 필수 요건이다. 조명은 대체적으로 장시간 사용해도 열이 나지 않는 냉열관 타입의 조명을 사용하며 벽면은 5600K의 색 온도 램프를 사용하며 인물의 조명은 3200K의 색 온도 램프를 이용하여 작업하게 된다. 조명의 세팅에서 우선시 되는 부분은 각 Blue Box의 색상이 고르게 보이는지, Blue Box의 그림자가 생기는 곳이 없는지에 대한 여부이다. 만약 어느 한 부분의 조명이 너무 밝다면 가상세트 키어 작업에서 색상의 왜곡 현상이 두드러지기 때문에 가상스튜디오 조명으로는 델 라이트를 기피하는 것이 상례이다.
인물의 조명은 키 작업에서 발생하는 상대적인 밝기, 즉 세트의 밝기와 인물의 조명에 대한 색차를 맞추는 세팅이 필요하다. 각 장면에 따라 진행자의 동선에 따라 조명의 조절은 불가피하다. 대체적으로 지금의 추세는 조명의 세팅 값을 이용하여 진행자의 그림자를 모두 없애던 세팅에서 점차적으로 리얼리티 요소를 강조하여 가상 세트의 조명 각도에 맞는 인물 그림자를 살려주는 조명 세팅으로 변화하고 있다.

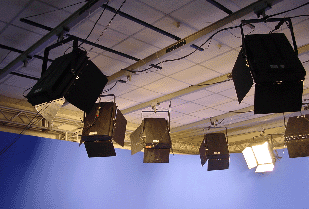

Blue Box 스튜디오 조명 세팅


간단하게나마 크로마 스튜디오의 구성과 조명에 대해 간단히 살펴보았다. 그러면 지금부터 크로마 스튜디오에서 촬영된 장면이 어떤 작업을 거쳐 소프트 세트와 합성되는가에 대해 살펴보자.
